Регулировка клапанов
|
|
Сайт посвящённый мотоциклу Suzuki GSF 400V Bandit |
|

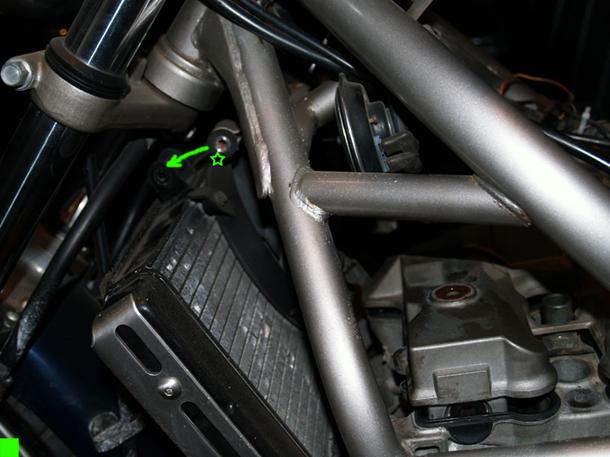

Ну вот, набравшись смелости, решил таки отрегулировать клапана своего SUZUKI BANDIT (GSF 400) 91 года (как мне сказали – сам по себе шумный мотор, но уже настроился). Из инструмента (кстати, подозрительно мало по сравнению с машиной) нужно: - щуп (я брал универсальный -80 рэ в ближайшем магазине) - отвертки плоская и крестовая (длина не важна – удобнее см. 15), - трещотка (желательно с небольшим удлинителем) с готовкой на 10, - ключ на 10 (у меня был с одной стороны накидной, с другой – рожковый), - ключ на 8 (рожковый), - ключ 6-тигранник на 6 мм (супер если и он с трещоткой работает). - балонник, или вороток с торцевой головкой на 17? - тонкогубцы (пассатижи с тонкими длинными губками), - емкость под антифриз (пустая, литра на 3 хватит), - купите новый антифриз, если не уверены, что у вас залито, или точно такой как залит (тогда можно меньше, чем положено, если аккуратен, я брал 1 литр готового, просто долить то что расплескал на пол). - 5 сигарет, зажигалка, 2 пары перчаток, фонарик на лоб (желателен, но не обязателен). По умолчанию все фотки сняты стоя слева от мотоцикла. Приступим ? Ставим мот на центральную подножку, снимаем сидение и бак (штатный шестигранник для накладок под сидением, ключ на 10), затыкаем трубочки вакуумника и бензопровода (от греха и мусора подальше, №1 на рис. 1) вынимаем ключи из нашего коня (подальше). Приноравливаем емкость для антифриза и лезем плоской отверткой снимать хомут с самого нижнего самого левого (все по ходу движения мота) шланга, он выходит из радиатора и идет в самую нижнюю точку двигателя слева, вот с этого конца и ослабляем хомутик. Шланг прижат к двигателю своеобразным многоразовым пластиковым хомутом (снимается просто). Внимание ! Двигатель д. б. ХОЛОДНЫМ. Сдергиваем шланг, подставляем канистру (емкость) ждем, когда перестало плескаться, откручиваем крышку №4 рис. 1, ждем еще чуток (нижним шлангом можно немного покачать, что бы потом на пол не капало). Пока стекает, откручиваем (трещотка с головкой на 10 и удлинителем) болты №2 рис. 1 (с обоих сторон рамы), при этом я запоминал, какого цвета провода к ним подходят и как, не знаю, может нужно (записал и не морочился больше). Снимаем высоковольтные провода со свечей (запоминаем какой провод куда, хотя промазать сложно). Когда литься перестало, откручиваем болты №3 рис. 1 (опять трещотка с головкой на 10 и удлинителем). Отверткой ослабляем хомут на шланге в верхней части радиатора, снимаем шланг, сдвигаем пружинистые хомуты с двух других шлангов, входящих в головку блока цилиндров сверху (между свечами), и сдергиваем эти шланги (если чуть капнет – ничего страшного – промокнем и высохнет само). Снимаем весь блок А рис. 1, предварительно отсоединив (если возможно) проводи к датчику температуры (у меня не получилось – подвесил на раме справа). рис. 1 Шустренько, любимым инструментом, откручиваем 4 болта №1 рис. 2 (аккуратно – это силумин ), снимаем крышку и прокладку. Больше (там 3 болта под крестовую отвертку) ничего там не трогаем (сломать не сломаете – но небольшой гимор вам может быть обеспечен). Берем шестигранник на 6 мм. и отворачиваем 6! Болтов со странной (плоской) шляпкой, которые и удерживают нужную нам крышку (они все одинаковые, кроме самого «переднего» - он длиннее). Рис. 2 Трещоткой и накидным ключом на 10 отворачиваем верхний болт крепления радиатора к раме (радиатор нужно будет отклонить «вперед»), болт на рис 3. Рис. 3 Я поленился (на рис. 2 видно) и не снял ни тросик «газа», ни «подсоса» - но не сильно помешало. Аккуратно приподымаем клапанную крышку, ничего не рвем, усилия минимум, (поддевал нежно плоской отверткой, у меня прокладка оказалась в более чем хорошем состоянии). И хитрым движением вынимаем крышку из этих недр (если сидишь на месте водителя, то мне удобнее было правую руку вверх и на себя – т. е. правым краем на себя доставал). Видим вот такую картину (рис. 4) . Ударный штифт (законтрен гайкой на №1 рис. 4 – это к выпускным клапанам, №2 рис. 4 – впускные (запомните, так как требования разные). Рис. 4 Ну и самое интересное. С правой крышки двигателя скручиваем пластмассовую круглую заглушку, берем вороток (трещотку) с головкой на 17 (по моему так – чуть-чуть могу ошибиться), либо балонник от машины (крестообразный) – вставляем туда (под заглушкой – торец вала) и аккуратно поворачиваем ПО ЧАСОВОЙ СТРЕЛКЕ (как будто ЗАКРУЧИВАЕТЕ, если смотреть с правой стороны от мота, естественно, и только так !!!). Будьте последовательны и делаете их сразу попарно (на 1 цилиндр 2 впускных и 2 выпускных клапанов). Делаем зазоры на выпускных («передних») клапанах: Регулировку производить в положении кулачка (№1 рис. 5) «вверх-вперед» от плоскости клапанной крышки (то есть острие «яйца» смотрит от верхнего положения до положения «вперед» (по ходу движения мота)). Общее требование – разброс по зазорам на 1 цилиндре должен быть минимален. Подход такой: расконтриваете оба ударных штифта, выкручиваете сами штифты на оборот (примерно) – подкладываете щуп (№2 рис. 5) в зазор, затягиваете штифт так, что бы щуп (минимальное значение зазора) двигался (хоть как то, не сильно застревая там) в зазоре и контрите его (не затягивая сильно). Проверяете оба штифта (на одном цилиндре) на «прохождение минимального щупа и «непропихивание» следующего (я брал +0,05 мм) до и после затяжки контрящей гайки (я щуп держал тонкогубцами, а ключом контрил, так как был один – то третьей рукой подсовывал щуп ). Зазор (по manual) для выпускных клапанов = 0,20 – 0,25 мм. Рис. 5 |
